210 mm de mesure
C’est la longueur utile qui reçoit l’eau. Son volume injecté, lu au tube de visée, constitue l’ordonnée de la courbe pressiométrique.
Produit 02 — Forage
Sondes pressiométriques
La sonde est la partie de l’appareil qui touche le terrain. Elle traduit une pression en déformation du sol, et c’est la seule pièce du set qui s’use : sa conception et la disponibilité de ses consommables décident du coût réel d’exploitation d’un pressiomètre.
Déformation cylindrique
Gonflées au gaz de part et d’autre, elles suppriment l’effet de bord et garantissent que le sol est sollicité radialement.
Gaine haute pression
Toile haute pression qui encaisse l’abrasion de la paroi du forage. Remplaçable sur le chantier, sans outillage spécial.
Référence standard
Sonde Ø 60 mm
La configuration de reconnaissance courante, livrée en double exemplaire dans le set standard. Elle s’engage dans un avant-trou calibré d’environ 63 mm et couvre la très grande majorité des campagnes de sondage géotechnique.

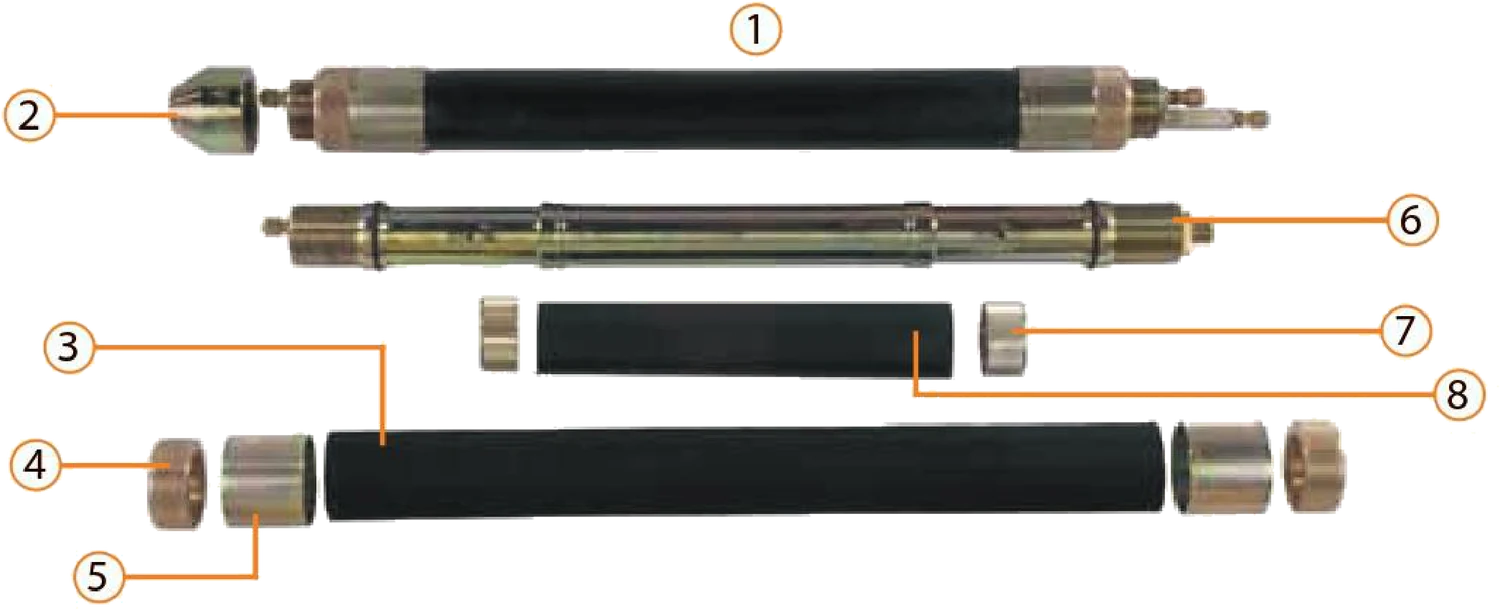

| N° | Pièce | Qté |
|---|---|---|
| 01 | Sonde jumelée complète, avec gaine de protection haute pression | 1 |
| 02 | Sabot de protection de sonde Ø 60 mm | 1 |
| 03 | Gaine de sonde Ø 60 mm | 1 |
| 04 | Écrou de sonde Ø 60 mm | 2 |
| 05 | Bague de gaine | 2 |
| 06 | Outillage intérieur de sonde Ø 60 mm, chromé | 1 |
| 07 | Bague de membrane | 2 |
| 08 | Membrane, cellule centrale 210 mm | 1 |
Forages élargis
Sonde Ø 74 mm
Le diamètre supérieur, pour les avant-trous plus larges et les terrains qui se referment ou s’éboulent entre le forage et l’essai. La gaine fendue Ø 74 mm livrée avec le set standard sert précisément à tuber ces passages délicats.
- Même raccordement, même tubulure, même contrôleur que la Ø 60 mm
- Membrane de cellule centrale 210 mm, spécifique au Ø 74 mm
- Jeu complet de bagues, écrous et sabot dédié

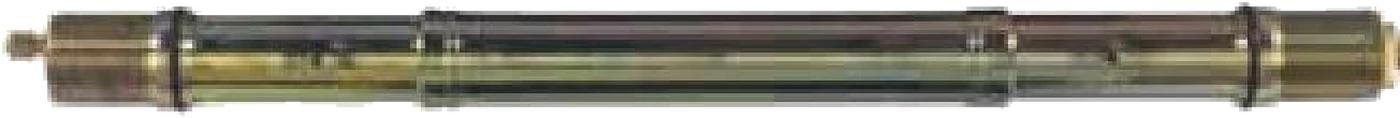

Vue interne
Ce qu’il y a sous la gaine
L’outillage intérieur chromé porte la membrane et distribue l’eau vers la cellule centrale. Le chromage protège la portée d’étanchéité : c’est cette surface qui conditionne la tenue de la membrane dans le temps.
Bagues de membrane, bagues de gaine et écrous assurent le serrage. Toutes ces pièces sont remplaçables séparément, ce qui évite de mettre au rebut une sonde complète pour un joint fatigué.
Questions fréquentes
Choisir et entretenir sa sonde
Pourquoi une sonde à trois cellules ?
Une cellule unique se déformerait en tonneau et fausserait le calcul, qui suppose une déformation cylindrique. Les deux cellules de garde, gonflées au gaz, encadrent la cellule centrale de mesure et la contraignent à se dilater radialement sur toute sa longueur. Seule l’eau injectée dans la cellule centrale de 210 mm est comptabilisée.
Quelle est la durée de vie d’une membrane ?
Elle dépend du terrain et du soin apporté au forage. En sol fin homogène, une membrane tient plusieurs dizaines d’essais ; dans un terrain graveleux ou à parois irrégulières, elle peut se percer en quelques essais. La gaine de protection haute pression est précisément là pour absorber cette agression — c’est elle qu’on remplace en premier.
La sonde Ø 74 mm est-elle interchangeable avec la Ø 60 mm ?
Les deux se raccordent au même contrôleur et à la même tubulure jumelée. Seuls la sonde et ses consommables changent. Beaucoup d’équipes emportent les deux diamètres pour s’adapter au diamètre de forage rencontré.
Que contient exactement une sonde livrée ?
La sonde jumelée complète avec sa gaine de protection haute pression, le sabot de protection, la gaine, deux écrous, deux bagues de gaine, l’outillage intérieur chromé, deux bagues de membrane et la membrane de cellule centrale 210 mm.
