0 – 25 bar
Manomètre Ø 100 mm, montage panneau, sortie verticale. Suit la pression des deux cellules d’encadrement.
Produit 01 — Surface
Contrôleur pression-volume
Le poste de commande de l’essai pressiométrique Ménard. Il applique les paliers de pression, mesure le volume injecté et enregistre le couple qui construit la courbe. Tout le reste du matériel n’est que la transmission de cette mesure.
Un panneau lisible sous le soleil
Trois manomètres à bain de glycérine, un tube de visée gradué sur toute la hauteur et une réglette de lecture. Les commandes gaz sont à droite, les commandes eau à gauche : l’opérateur ne se trompe pas de circuit, même après huit heures de forage.
Ce qui compte pendant l’essai
- Paliers stables. Le détendeur principal et le régulateur de retard de pression maintiennent la consigne pendant les 60 secondes du palier.
- Lecture directe du volume. Le tube de visée donne le volume injecté sans calcul intermédiaire.
- Correction hydrostatique. La vanne d’inversion 0–10 m et la table sérigraphiée sur le panneau traitent la hauteur d’eau.
- Purge séparée. Une vanne dédiée vidange gaz et eau en fin de journée, ce qui protège les membranes.
Caractéristiques
Instrumentation du panneau
0 – 60 bar
Manomètre Ø 100 mm. C’est la voie de mesure : 1 bar = 0,1 MPa, gradué pour la lecture des paliers.
0 – 250 bar
Manomètre Ø 60 mm en partie basse. Contrôle la réserve de gaz disponible pour la journée.
| N° | Organe | Référence |
|---|---|---|
| 01 | Vanne d’arrêt du circuit gaz | E1 1201 |
| 02 | Vanne de sélection gaz 25 / 100 bar | E1 1202 |
| 03 | Vanne de purge gaz et eau | E1 1203 |
| 04 | Vanne d’inversion 0 – 10 m | E1 1204 |
| 05 | Vanne de sélection eau 25 / 100 / 60 bar | E1 1205 |
| 06 | Vanne d’arrêt du circuit eau | E1 1206 |
| 07 | Manomètre 0 – 25 bar, Ø 100 mm, montage panneau | E1 1207 |
| 08 | Manomètre 0 – 60 bar, Ø 100 mm, montage panneau | E1 1208 |
| 09 | Manomètre 0 – 250 bar, Ø 60 mm | E1 1209 |
| 10 | Régulateur de retard de pression | E1 1210 |
| 11 | Verrou de capot | E1 1211 |
| 12 | Détendeur principal | E1 1212 |
| 13 | Raccord rapide femelle de sortie flexible | E1 1213 |
| 14 | Tube de visée gradué complet (colonne volumétrique) | E1 1214 |
| 15 | Réglette de mesure | E1 1215 |
| 16 | Trépied | E1 1216 |
| 17 | Axe de trépied | E1 1217 |
Chaque organe est vendu séparément. Indiquez la référence dans votre demande pour recevoir un prix unitaire sans échange préalable.
Sur le terrain

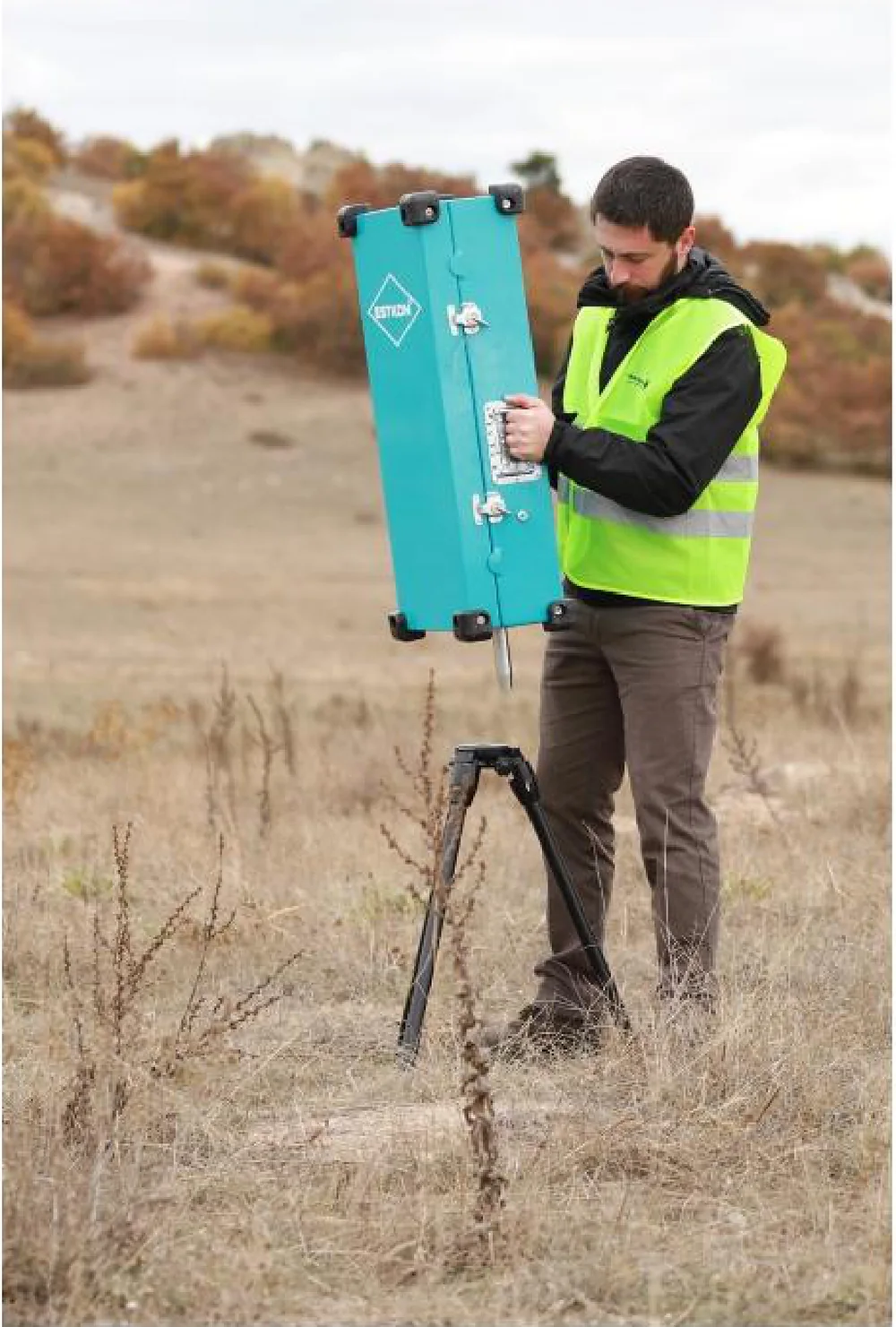

Un coffret, un opérateur

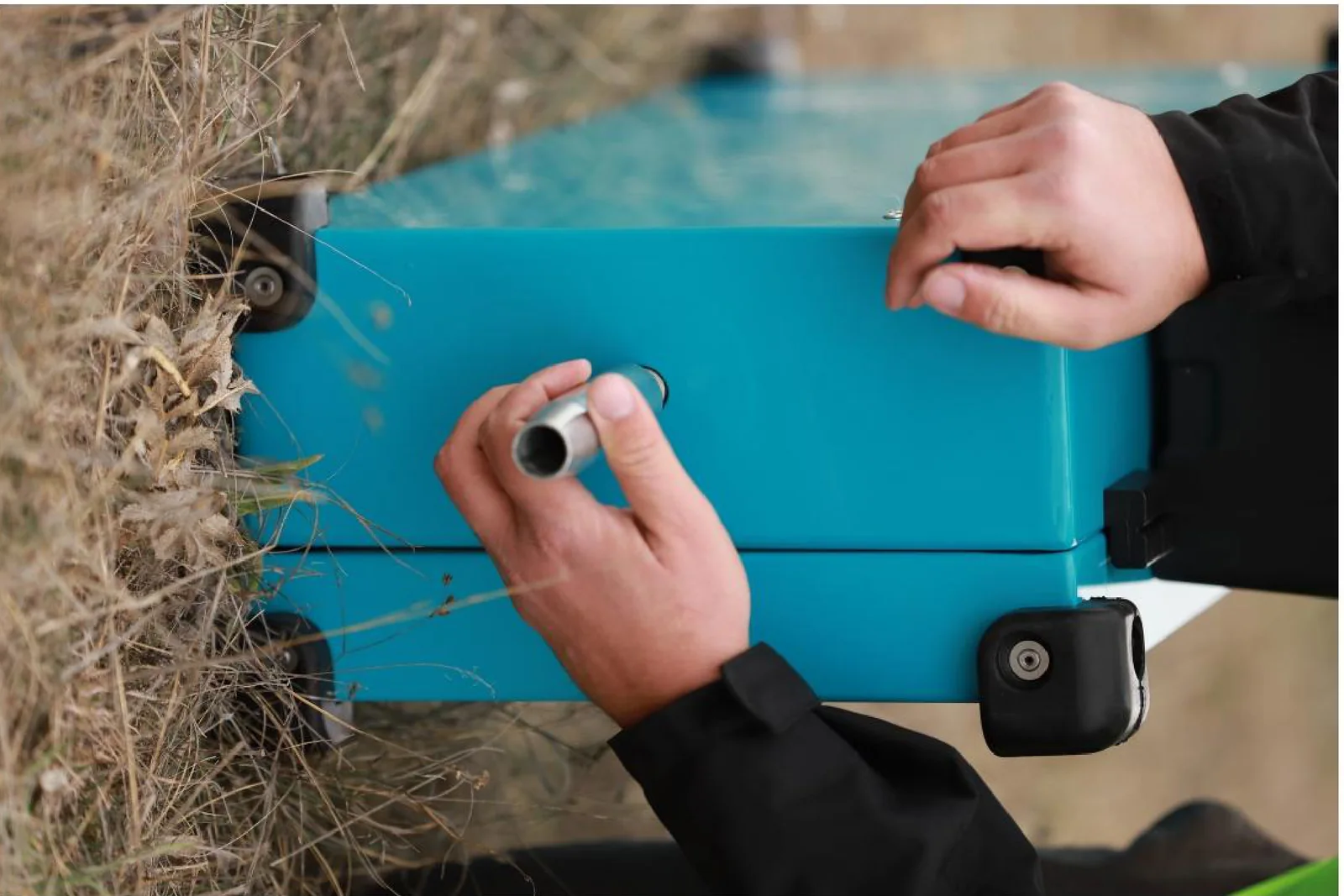

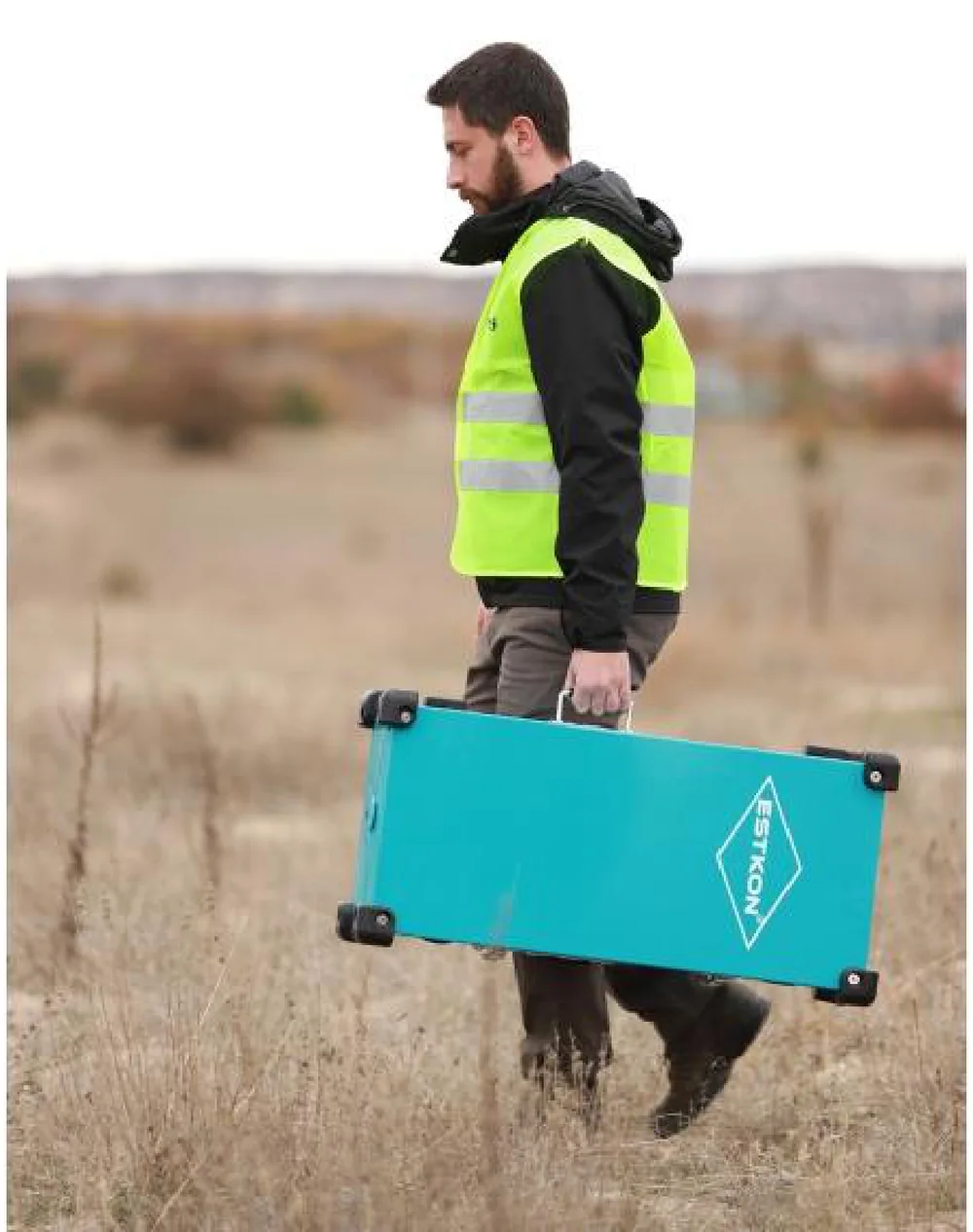

Capot rabattable verrouillé, poignée centrale, trépied démontable qui se range dans le même volume. L’appareil se transporte à la main entre deux points de sondage et se met en station en quelques minutes.
Questions fréquentes
Le contrôleur en pratique
Que mesure exactement le contrôleur pression-volume ?
Deux grandeurs simultanées. La pression appliquée à la sonde est lue sur les manomètres ; le volume d’eau injecté dans la cellule centrale est lu directement sur le tube de visée gradué. Chaque couple pression-volume constitue un point de la courbe pressiométrique.
Pourquoi trois manomètres ?
Chaque circuit possède sa plage utile. Le manomètre 0–25 bar suit la pression des cellules de garde, le 0–60 bar celle de la cellule centrale de mesure, et le 0–250 bar contrôle la pression résiduelle de la bouteille d’azote. Travailler dans la plage adaptée est ce qui donne une lecture fine à basse pression.
À quoi sert la vanne d’inversion 0–10 m ?
Elle gère la correction de hauteur d’eau entre l’appareil en surface et la sonde dans le forage. La pression réellement appliquée au terrain est la pression lue augmentée de la colonne d’eau ; le panneau porte la table de correction correspondante.
Le contrôleur peut-il être réparé sur le terrain ?
Les organes du panneau — vannes, manomètres, détendeur, raccords rapides — sont des pièces standard démontables, chacune référencée E1 12xx. Un jeu de rechange de vannes et de joints suffit à couvrir la quasi-totalité des immobilisations de chantier.
