Membrane de cellule centrale
Longueur de cellule centrale 210 mm. Deux versions : Ø 60 mm et Ø 74 mm. C’est l’élément qui reçoit l’eau et transmet la pression au terrain ; une perforation met l’essai à l’arrêt immédiat.
Après-vente
Pièces détachées & consommables
Un pressiomètre ne meurt pas d’usure : il meurt de l’indisponibilité d’une membrane à 30 euros. Toutes nos pièces sont référencées et vendues à l’unité, y compris pour des appareils que nous n’avons pas fabriqués.
Priorité 01
Les deux pièces qui s’usent
Tout le reste dure. Ces deux-là sont des consommables et doivent être en stock avant de partir en campagne.
Gaine de protection haute pression
Toile haute pression qui enveloppe la sonde et encaisse l’abrasion de la paroi de forage. Elle se remplace bien plus souvent que la membrane — c’est son rôle.

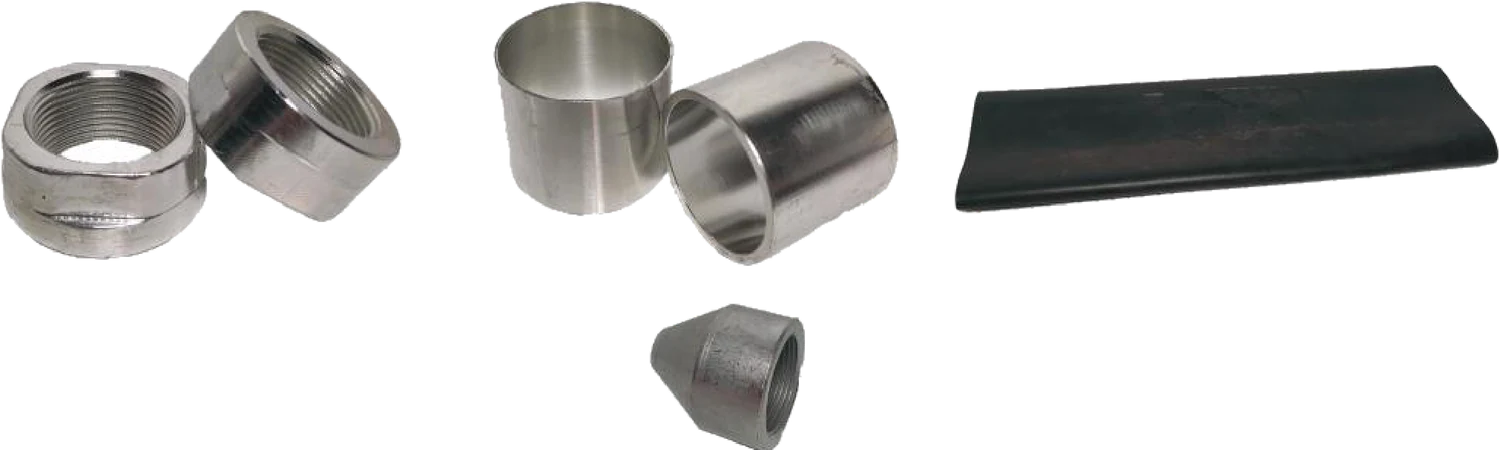

Sonde
Pièces de sonde pressiométrique
Nomenclature identique pour les deux diamètres, cotes distinctes. Précisez toujours Ø 60 ou Ø 74 mm à la commande.
| N° | Désignation | Par sonde |
|---|---|---|
| 01 | Sonde jumelée complète, avec gaine de protection haute pression | 1 |
| 02 | Sabot de protection de sonde | 1 |
| 03 | Gaine de sonde | 1 |
| 04 | Écrou de sonde | 2 |
| 05 | Bague de gaine | 2 |
| 06 | Outillage intérieur de sonde, chromé | 1 |
| 07 | Bague de membrane | 2 |
| 08 | Membrane, cellule centrale 210 mm | 1 |
Contrôleur
Organes du panneau — références de commande
Chaque vanne, manomètre et raccord du contrôleur pression-volume se remplace individuellement. Indiquez la référence, nous chiffrons.
| N° | Organe | Référence |
|---|---|---|
| 01 | Vanne d’arrêt du circuit gaz | E1 1201 |
| 02 | Vanne de sélection gaz 25 / 100 bar | E1 1202 |
| 03 | Vanne de purge gaz et eau | E1 1203 |
| 04 | Vanne d’inversion 0 – 10 m | E1 1204 |
| 05 | Vanne de sélection eau 25 / 100 / 60 bar | E1 1205 |
| 06 | Vanne d’arrêt du circuit eau | E1 1206 |
| 07 | Manomètre 0 – 25 bar, Ø 100 mm, montage panneau | E1 1207 |
| 08 | Manomètre 0 – 60 bar, Ø 100 mm, montage panneau | E1 1208 |
| 09 | Manomètre 0 – 250 bar, Ø 60 mm | E1 1209 |
| 10 | Régulateur de retard de pression | E1 1210 |
| 11 | Verrou de capot | E1 1211 |
| 12 | Détendeur principal | E1 1212 |
| 13 | Raccord rapide femelle de sortie flexible | E1 1213 |
| 14 | Tube de visée gradué complet (colonne volumétrique) | E1 1214 |
| 15 | Réglette de mesure | E1 1215 |
| 16 | Trépied | E1 1216 |
| 17 | Axe de trépied | E1 1217 |

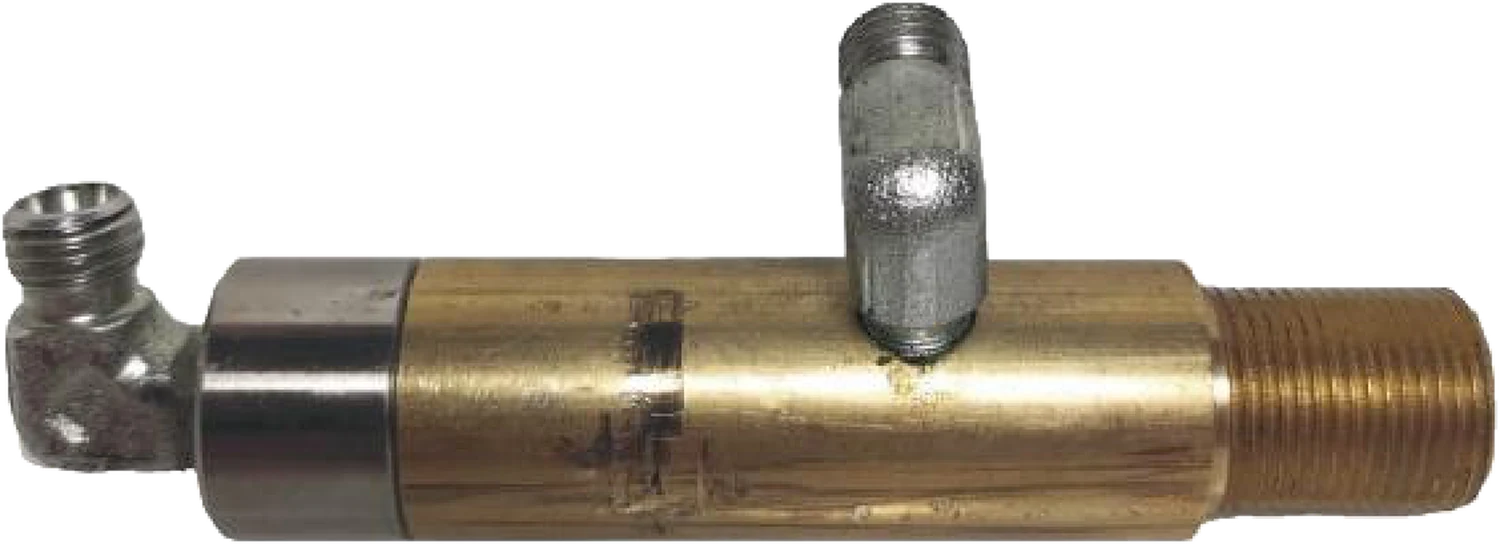

| N° | Pièce |
|---|---|
| 01 | Régulateur de retard de pression avec tubulure |
| 02 | Joint torique de vanne |
| 03 | Obturateur de régulateur |
| 04 | Ressort de régulateur |
| 05 | Joint torique de vis de régulateur |
| 06 | Vis de régulateur de retard de pression |
Questions fréquentes
Commander une pièce
Vos pièces conviennent-elles à un pressiomètre d’une autre marque ?
Souvent, mais cela se vérifie pièce par pièce. Les cotes de membrane, de bague et de filetage varient selon les constructeurs. Indiquez la marque, le diamètre de sonde et si possible une photo cotée de la pièce usée : nous vous dirons franchement si notre référence convient ou non.
Quelles pièces faut-il garder en stock sur un chantier ?
Deux jeux de membranes et deux gaines de protection au diamètre utilisé, plus un jeu de joints toriques du régulateur. C’est ce qui couvre l’essentiel des immobilisations. Les vannes et manomètres tombent rarement en panne, mais leur remplacement demande une commande — mieux vaut en avoir un jeu au dépôt si le chantier est isolé.
Comment commander sans se tromper de référence ?
Pour le contrôleur, la référence E1 12xx du tableau ci-dessous suffit. Pour les pièces de sonde, précisez toujours le diamètre — Ø 60 mm ou Ø 74 mm — car les cotes diffèrent malgré une désignation identique.
