Prix d’atelier
Vous achetez à l’usine qui usine les corps de sonde et assemble les panneaux. Il n’y a ni importateur ni distributeur entre nous.
Fabricant — Eskişehir, Turquie
Pressiomètre MénardESTKON
Contrôleur pression-volume, sondes pressiométriques Ø 60 et Ø 74 mm, tubulures haute pression et pièces d’usure. Un set d’essai pressiométrique complet, prêt pour le terrain — conçu, usiné et assemblé par nos soins.
- EN ISO 22476-4
- ASTM D4719
- Manomètres EN 837-1
- Pièces détachées en stock
Contrôleur pression-volume
Sonde Ø 60 mm
- Manomètres
- 25·60·250bar
- Sondes
- 60 / 74mm
- Cellule centrale
- 210mm
- Tubulure HP
- 35m
La gamme
Deux ensembles, un seul essai
L’essai pressiométrique Ménard repose sur deux ensembles indissociables : l’organe de mesure en surface et l’organe de sollicitation dans le forage. Nous fabriquons les deux, et toutes leurs pièces d’usure.
01 — Surface

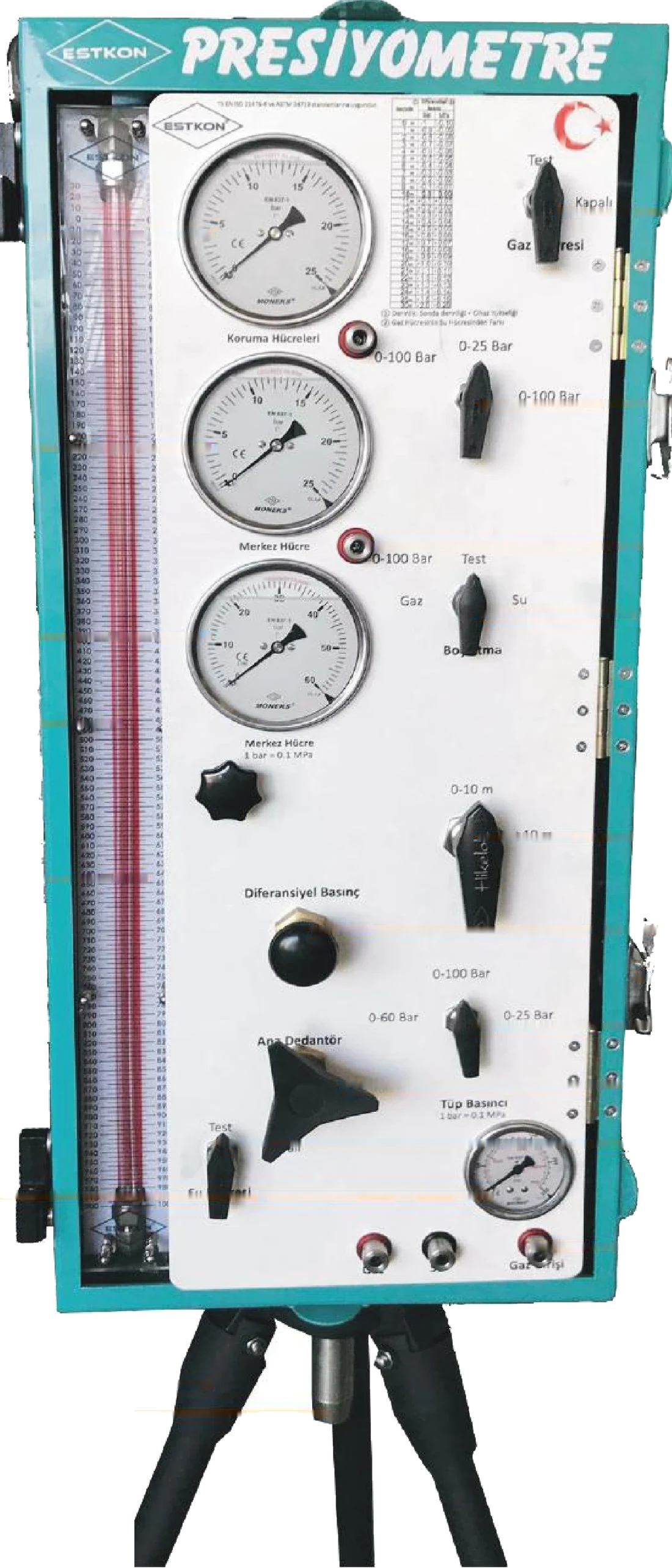

Contrôleur pression-volume (CPV)
Le poste de commande de l’essai. Trois manomètres à bain de glycérine (0–25, 0–60 et 0–250 bar), un tube de visée gradué qui lit directement le volume injecté, et un circuit gaz/eau séparé, entièrement vannée. Coffret laqué, capot verrouillable, trépied démontable.
- Détendeur principal et régulateur de retard de pression
- Vanne d’inversion 0–10 m pour la correction hydrostatique
- 17 organes référencés individuellement (E1 1201 à E1 1217)
02 — Forage

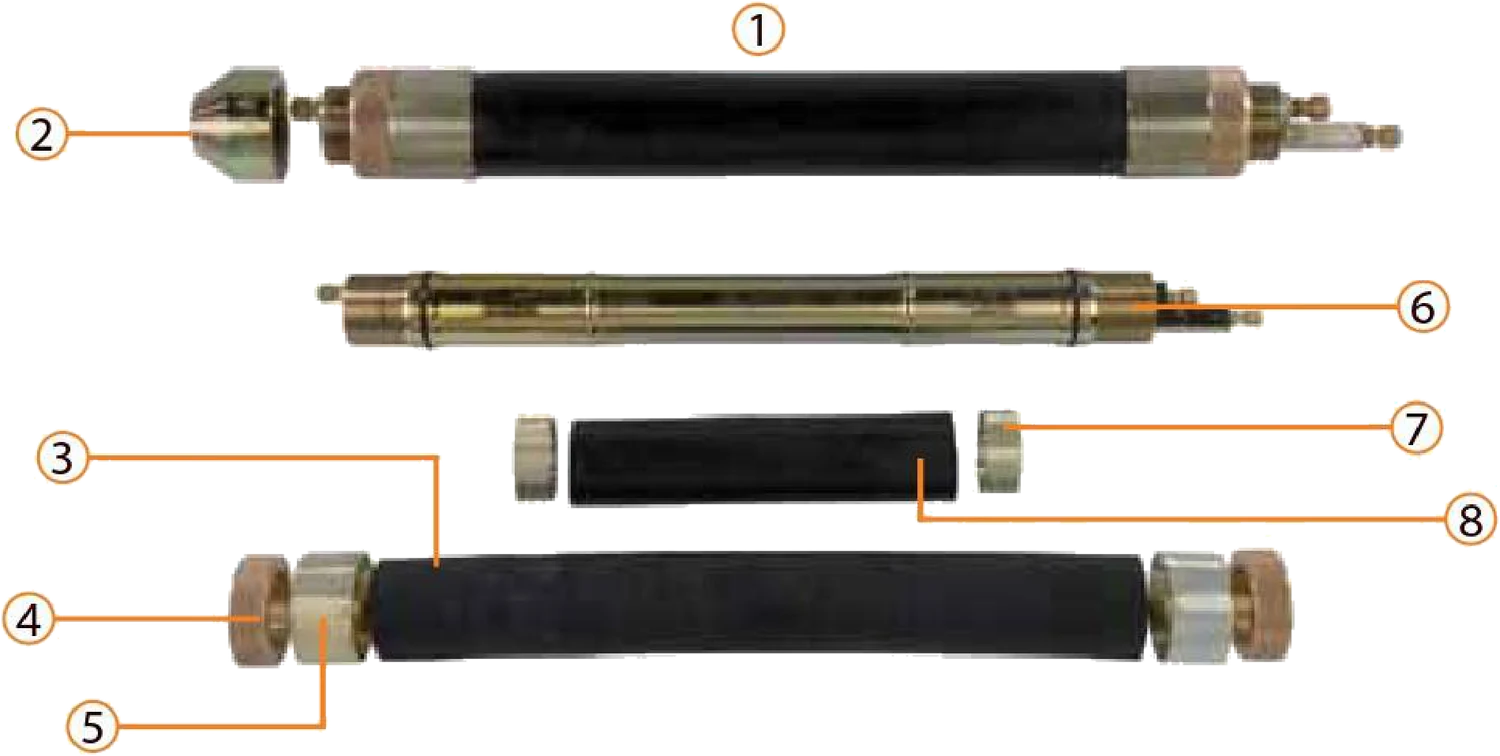

Sondes pressiométriques Ø 60 et Ø 74 mm
La sonde à trois cellules : une cellule centrale de mesure de 210 mm encadrée de deux cellules de garde qui neutralisent les effets de bord. Corps en acier, outillage intérieur chromé, membrane et gaine de protection haute pression remplaçables sur le terrain.

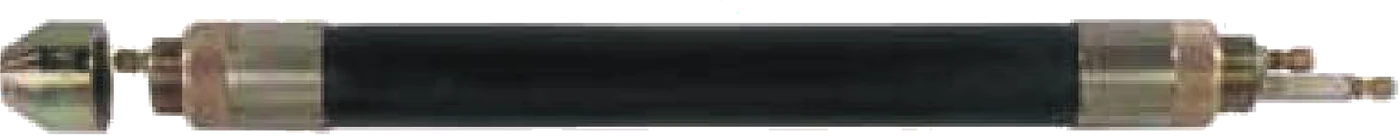

- Ø 60 mm — configuration standard de reconnaissance
- Ø 74 mm — forages élargis et terrains instables
- Membranes, bagues et sabots vendus à l’unité
Ce que l’essai produit
La courbe pressiométrique

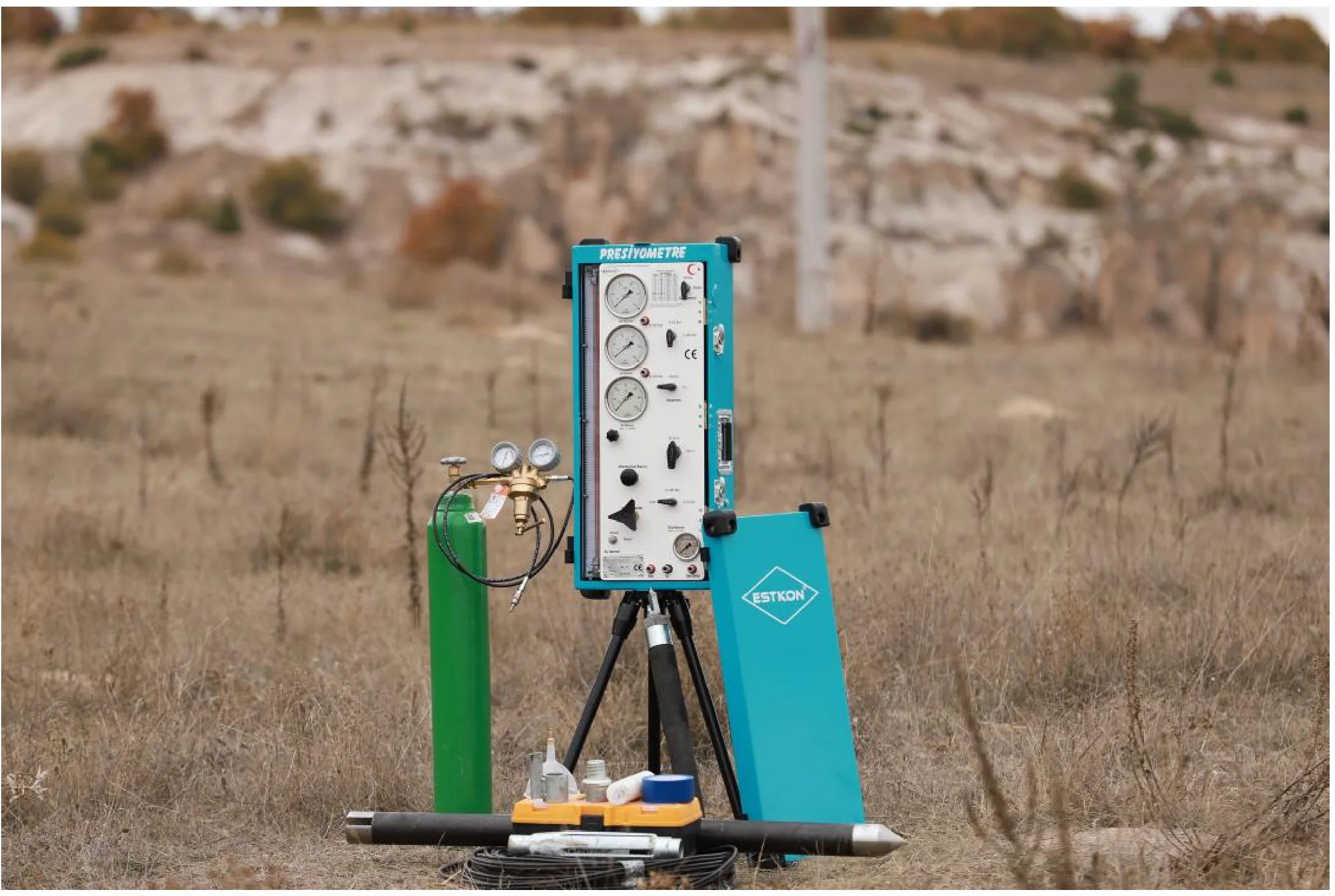

À chaque palier de pression, la sonde se dilate et le tube de visée indique le volume d’eau injecté. Le report des couples pression-volume trace la courbe qui caractérise le terrain à la profondeur d’essai.
- I
- Phase de mise en contact — la gaine reprend sa place contre la paroi du forage remaniée.
- II
- Phase pseudo-élastique — segment quasi rectiligne dont la pente donne le module pressiométrique EM.
- III
- Phase de fluage — au-delà de la pression de fluage pf, le sol plastifie jusqu’à la pression limite pLM.
Livraison

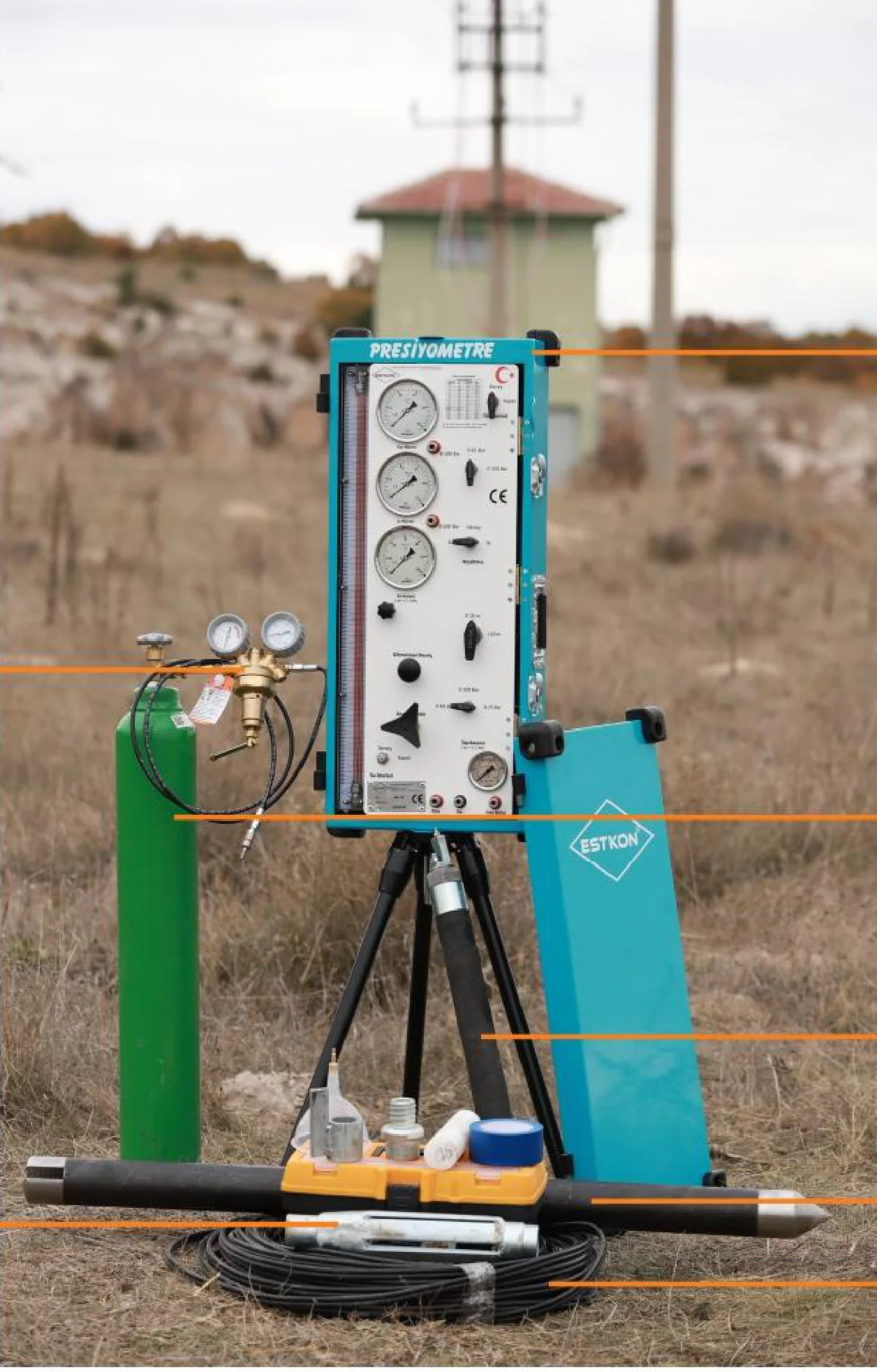

Le set pressiométrique, prêt à l’emploi
Tout ce qu’il faut pour réaliser un essai le jour de la réception : l’appareil de mesure, les sondes, la liaison hydraulique et les raccords. Aucune pièce à sourcer localement, sauf le remplissage d’azote.
| Élément | Qté | Unité |
|---|---|---|
| Contrôleur pression-volume (CPV) | 1 | ens. |
| Bouteille d’azote 10 L (vide) | 1 | pce |
| Sonde pressiométrique Ø 60 mm | 2 | pces |
| Gaine fendue Ø 74 mm | 1 | pce |
| Tubulure jumelée haute pression | 35 | m |
| Pièce de raccordement de sonde | 2 | pces |
| Chapeau de détente azote | 1 | pce |
La bouteille d’azote est livrée vide : la réglementation du transport international interdit l’expédition sous pression. La composition du set est adaptable sur demande.
Nomenclature
Chaque organe porte une référence
Survolez un repère sur l’appareil — ou une ligne du tableau — pour identifier l’organe correspondant. Ces références suffisent à commander une pièce sans échange de photos ni description approximative.
Pourquoi ESTKON
Un fabricant, pas un revendeur
Le pressiomètre est un instrument de mesure : sa valeur tient à la répétabilité de ses paliers et à la disponibilité de ses pièces d’usure, pas à son catalogue.
Pièces d’usure garanties
Membranes et gaines sont des consommables. Elles sont référencées, stockées et expédiées à l’unité — c’est ce qui maintient un appareil en service.
Assistance en français
Configuration du set, mode opératoire, dépouillement de la courbe : nous répondons dans la langue de vos rapports d’étude.
Export documenté
Le matériel part avec la déclaration technique qui le classe comme instrument de reconnaissance géotechnique — un point qui fluidifie le dédouanement.
Zone de livraison
Maghreb, Afrique de l’Ouest, France
L’essai pressiométrique est la méthode de référence du dimensionnement des fondations dans toute l’aire d’ingénierie francophone. Au Maroc, en Algérie et en Tunisie, les appareils sont importés : nous y livrons en direct, avec les pièces d’usure qui vont avec.
- Pays desservis
- 10+
- Réponse au devis
- 48h
- Langues
- FR·EN·TR
Nous livrons notamment
- Maroc — Maghreb
- Algérie — Maghreb
- Tunisie — Maghreb
- Sénégal — Afrique de l’Ouest
- Côte d’Ivoire — Afrique de l’Ouest
- Cameroun — Afrique centrale
- Mali — Afrique de l’Ouest
- Burkina Faso — Afrique de l’Ouest
- Gabon — Afrique centrale
- France — Europe
Questions fréquentes
Le pressiomètre en clair
Qu’est-ce qu’un pressiomètre Ménard ?
Le pressiomètre Ménard est un appareil d’essai en place qui mesure la déformabilité et la résistance du sol directement dans un forage. Une sonde cylindrique à trois cellules est descendue dans l’avant-trou puis dilatée sous pression contrôlée ; la relation pression-volume obtenue fournit le module pressiométrique EM et la pression limite pLM, utilisés pour le dimensionnement des fondations.
À quelles normes le matériel ESTKON répond-il ?
Le contrôleur pression-volume ESTKON porte le marquage de conformité EN ISO 22476-4 (essai pressiométrique Ménard) et ASTM D4719. Les manomètres sont conformes à la norme EN 837-1. En France et au Maghreb, la version nationale de la norme européenne est la NF EN ISO 22476-4, qui prolonge la pratique historique de la NF P94-110-1.
Quelle sonde choisir : Ø 60 mm ou Ø 74 mm ?
La sonde Ø 60 mm s’emploie dans un forage de diamètre nominal 63 mm environ ; c’est la configuration la plus courante en reconnaissance géotechnique. La sonde Ø 74 mm est destinée aux forages plus larges et aux terrains où l’avant-trou se referme. Le set standard est livré avec deux sondes Ø 60 mm et une gaine fendue Ø 74 mm.
Le set est-il livré prêt à l’emploi ?
Oui. Le set standard comprend le contrôleur pression-volume sur trépied, deux sondes Ø 60 mm, la gaine Ø 74 mm, 35 mètres de tubulure jumelée haute pression, les raccords de sonde, le chapeau de détente et la bouteille d’azote 10 L (livrée vide, pour des raisons de transport). La composition peut être adaptée à la demande.
Livrez-vous au Maroc, en Algérie, en Tunisie et en Afrique de l’Ouest ?
Oui. Ces marchés constituent notre zone de livraison prioritaire. Le matériel est expédié depuis Eskişehir avec les documents d’export requis ; la nomenclature douanière retenue est celle des instruments de reconnaissance géotechnique, et non celle des appareils électroniques.
Les pièces d’usure sont-elles disponibles séparément ?
Oui. Membranes, gaines de protection, bagues, écrous, sabots, joints et organes du panneau sont référencés individuellement et vendus à l’unité. Chaque pièce du contrôleur porte une référence E1 12xx qui permet une commande sans ambiguïté.
